1. Máy biến áp là gì?
Máy biến áp hay máy biến thế là thiết bị điện từ tĩnh, làm việc dựa trên nguyên lý cảm ứng điện từ, dùng để biến đổi hệ thống điện áp mà không thay đổi tần số.
*Cảm ứng điện từ là hiện tượng xảy ra khi từ thông qua mạch kín biến thiên ( tăng hoặc giảm) từ đó sinh ra dòng điện.
2. Nguyên lý hoạt động của máy biến áp
Nguyên lý hoạt động sẽ dựa vào hiện tượng cảm ứng điện từ. Khi đặt điện áp xoay chiều ở 2 đầu cuộn dây sơ cấp, sẽ gây ra sự biến thiên từ thông ở bên trong 2 cuộn dây. Từ thông này đi qua cuộn sơ cấp và thứ cấp, trong cuộn thứ cấp sẽ xuất hiện suất điện động cảm ứng và làm biến đổi điện áp ban đầu.

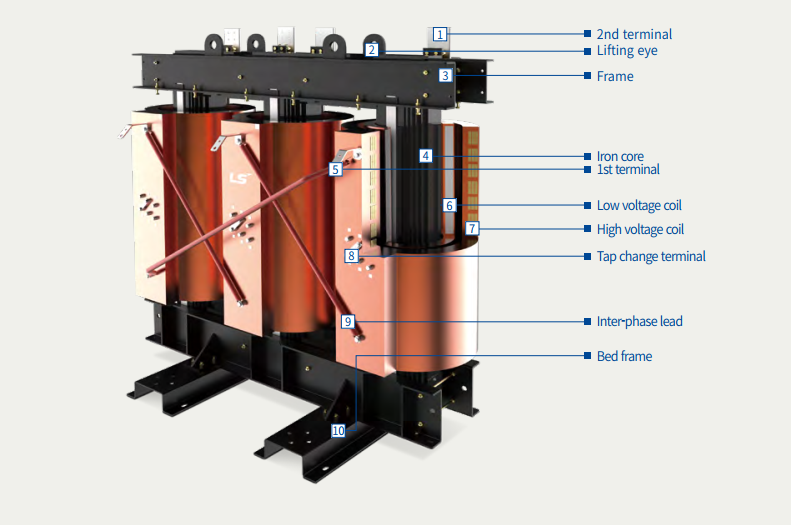

3. Cấu tạo của máy biến áp
Gồm 3 phần chính: lõi thép, cuộn dây (dây cuốn) và vỏ máy.
a. Lõi thép:
Lõi thép của máy biến áp có tác dụng để dẫn từ thông chính của máy.
Lõi thép sử dụng các lá thép silic cán nguội chất lượng cao và áp dụng phương pháp ghép bậc để bảo toàn các đặc tính của thép silic nhằm đạt hiệu suất tốt về tổn hao không tải và dòng kích thích.
Bề mặt lõi thép được bảo vệ bằng lớp sơn chống gỉ.
b. Dây cuốn:
- Cuộn dây cao áp: Cuộn dây này được đúc chân không bằng nhựa epoxy, có đặc tính cơ học và điện tuyệt vời, sử dụng dây dẫn có độ dẫn điện cao, giúp đạt được khả năng chịu dòng ngắn mạch và hiệu suất cách điện vượt trội.
- Cuộn dây hạ áp: Sử dụng dây dẫn và giấy cách điện Prepreg, sau đó được đúc trong nhựa epoxy để hoạt động hiệu quả trong việc chịu dòng ngắn mạch và khả năng chống ẩm tốt.
c. Vỏ máy:
Vỏ máy thường được chế tạo từ thép tấm cán nguội, có khả năng chịu lực tốt, bảo vệ các bộ phận bên trong khỏi tác động của môi trường. Hình dạng của vỏ máy thường là hình hộp chữ nhật hoặc hình trụ, tùy thuộc vào công suất và mục đích sử dụng. Bên ngoài vỏ máy được sơn phủ lớp sơn cách điện, chống gỉ sét, đảm bảo an toàn cho người vận hành.
4. Các loại máy biến áp
Máy biến áp có thể được chia thành nhiều loại dựa trên các tiêu chí khác nhau:
- Theo cấu tạo: Gồm hai loại chính là máy biến áp một pha và máy biến áp ba pha.
- Theo chức năng hoạt động: Bao gồm máy biến áp tăng áp và máy biến áp giảm áp.
- Theo mục đích sử dụng: Có thể kể đến như máy biến áp dùng trong thí nghiệm, máy biến áp dùng để đo lường, máy biến áp tự ngẫu, v.v.
- Theo các thông số kỹ thuật: Phân loại dựa trên các đặc tính như công suất, điện áp, tần số,…
- Theo phương pháp cách điện: Gồm hai loại phổ biến là máy biến áp khô (không dùng dầu) và máy biến áp có dầu cách điện.
5. Ưu điểm của máy biến áp khô LS ELECTRIC
Máy biến áp khô của LS (LS ELECTRIC) là loại máy biến áp không sử dụng dầu cách điện, mà sử dụng vật liệu cách điện rắn hoặc nhựa epoxy để cách điện và làm mát các cuộn dây. Máy biến áp khô LS có những ưu điểm dưới đây:
Khả năng chịu dòng ngắn mạch
Cuộn dây được đúc chân không bằng nhựa epoxy với độ bền điện và cơ học tuyệt vời để chống lại tai nạn do ngắn mạch.
Phù hợp để cấp điện cho thiết bị có tải thay đổi nhanh chóng
Phù hợp với các thiết bị như thiết bị cấp điện cho tàu điện và thiết bị cuộn.
Khả năng chịu xung điện áp
Có khả năng chịu xung điện áp tuyệt vời nhờ hiệu suất cách điện nổi bật của nhựa epoxy và thiết kế cuộn dây chia.
Dễ bảo trì
Không cần thay dầu cách điện hoặc thiết bị chữa cháy riêng biệt.
Khả năng chống ẩm
Các cuộn dây cao áp được đúc chân không để ngăn độ ẩm xâm nhập trong thời gian lưu trữ dài, giúp có thể cấp điện mà không cần sấy khô.
Giảm tác động đến môi trường
Đạt chứng nhận F1, E2, C1 từ CESI (Ý) và E3, C3 từ FILK (Hàn Quốc), theo tiêu chuẩn IEC 60076-11.
Khả năng chịu quá tải
Máy biến áp khô LS có khả năng chịu quá tải vượt trội so với loại máy biến áp ngâm dầu, có thể hoạt động bình thường ngay cả trong trạng thái quá tải tạm thời.
Không bắt cháy
Máy biến áp khô LS sử dụng nhựa epoxy không bắt cháy để ngăn ngừa cháy do hồ quang điện và có khả năng tự dập tắt.
Khả năng chịu tải quá mức
Máy biến áp khô LS có khả năng chịu tải quá mức tuyệt vời so với loại máy biến áp ngâm dầu, có thể sử dụng bình thường ngay cả tại nơi quá tải tạm thời.
