SAD Series

Mặt bích đầu ra phẳng Hộp giảm tốc vuông góc: Loại tiêu chuẩn/cao cấp

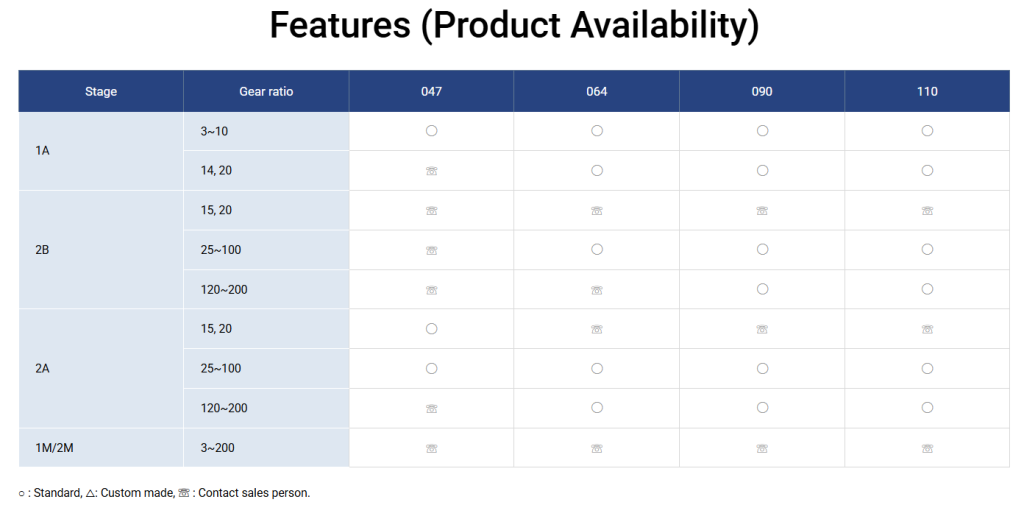

Features

Chọn kích cỡ tại đây

Specification

Division		Stage	Gear ratio	047	064	090	110
Nominal Output Torque (Nm)		1	4	19	51	135	276
			5	18	45	137	277
			7	16	41	119	254
			10	15	39	112	94
			14	-	47	142	309
			20	11	22	68	147
		2	25	18	45	139	281
			35	16	41	121	258
			40	19	52	139	284
			50	18	45	139	281
			70	16	41	121	258
			100	13	35	103	228
			140	-	-	119	254
			200	-	-	112	94
Emergency Stop Torque (Nm)		1,2	3~200	3 times nominal output torque
Nominal Input Speed (rpm)		1,2	3~200	4,000	4,000	3,000	3,000
Max. Input Speed (rpm)		1,2	3~200	7,000	6,000	6,000	5,000
Torsional Rigidity (Nm/Arcmin)		1,2	3~200	7	13	30	81
Max. Axial Load (N)		1,2	3~200	1,033	1,070	2,923	5,018
Backlash (Arcmin)	S	1	3~20	≤ 10	≤ 10	≤ 10	≤ 10
	S	2	25~200	≤ 12	≤ 12	≤ 12	≤ 12
	P	1	3~20	≤ 7	≤ 7	≤ 7	≤ 7
	P	2	25~200	≤ 9	≤ 9	≤ 9	≤ 9
Service Life (Hrs)		1,2	3~200	20,000 (10,000 under continuous operation)
Efficiency (%)		1	3~10	≥ 95
Efficiency (%)		2	15~200	≥ 92
Weight (kg)		1A	3~20	≤ 1.2	≤ 2.3	≤ 6.0	≤ 10.8
		2A	25~200	≤ 1.4	≤ 2.6	≤ 6.5	≤ 12.0
		2B	25~200	-	≤ 2.0	≤ 5.0	≤ 10.0
Operating Temp (℃)		1,2	3~200	-10 ~ 90
Lubrication		1,2	3~200	Grease (VIGO Grease RE #0)
Degree of Gearbox Protection		1,2	3~200	IP65
Noise (dB)		1,2	3~200	≤ 68	≤ 70	≤ 72	≤ 74
Inertia (㎏㎠)		1A	3~10	0.18	0.42	2.69	7.15
			14,20	-	0.42	2.69	7.15
			B2	15,20	-	-	-
			25~100	-	0.18	0.42	2.69
		2B	120~200	-	-	0.42	2.69
		2B	2A	15,20	0.18	-	-
		2A	25~100	0.18	0.42	2.69	7.15
		2A	120~200	-	-	2.69	7.15

Please contact LSIS sales person for ★ gear ratio.
(1) Considering safety factors, nominal output torque is calculated.
(2) Max. output torque is equivalent to 60% of the emergency stop torque.
