Mô-đun điều khiển động cơ và định vị XGT

Contact us

Features

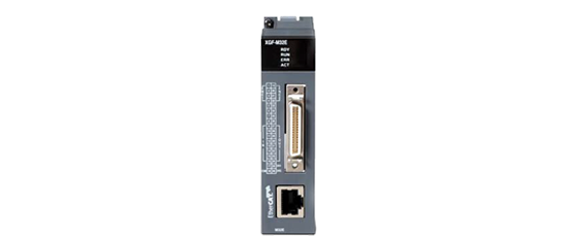

Mô-đun điều khiển động cơ XGT

  • Điều khiển 32 trục thực (master) và 4 trục ảo (virtual)
  • Hỗ trợ servo drive EtherCAT CoE
  • Chu kỳ giao tiếp: 1ms
  • Tích hợp sẵn 8 điểm ngõ vào số (DI) và 8 điểm ngõ ra số (DO), hỗ trợ 512 điểm I/O qua EtherCAT
  • Bộ nhớ chương trình: 2MB
  • Ngõ vào encoder ngoài: 2 kênh (dạng line drive)
  • Khoảng cách truyền tối đa: 100m

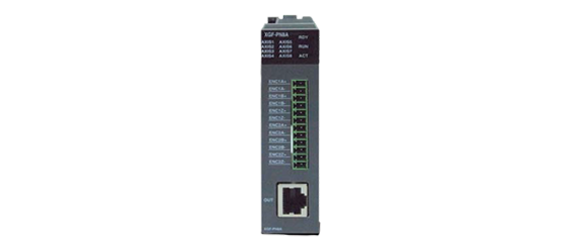

Tính năng của Mô-đun Định vị XGT (Loại mạng)

  • XGF-PN8A: Hỗ trợ mạng EtherCAT chuyên dụng của LSELECTRIC (dành cho servo dòng XGT Servo N)
  • XGF-PN8B: Hỗ trợ mạng EtherCAT tiêu chuẩn (dành cho các servo EtherCAT tiêu chuẩn)
  • Kết nối trực tiếp với tối đa 8 servo driver
  • Nội suy tuyến tính 2~8 trục, nội suy tròn 2 trục, nội suy xoắn ốc 3 trục
  • Hỗ trợ điều khiển vị trí, tốc độ, tiến dao thông qua nhiều chế độ vận hành khác nhau
  • Thông số và dữ liệu vận hành được lưu trong bộ nhớ FRAM (không cần pin)
  • Hỗ trợ tối đa 8 loại dữ liệu CAM khác nhau cho điều khiển CAM
  • Hệ thống vị trí tuyệt đối khả dụng (khi sử dụng loại encoder tuyệt đối)

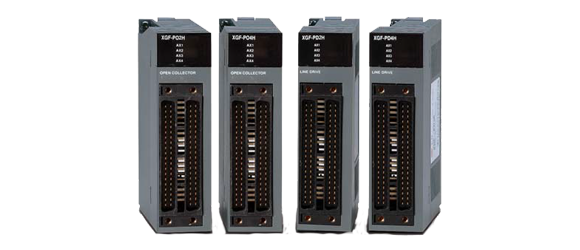

Tính năng của Mô-đun Định vị XGT (Loại xung – Pulse Type)

  • Hỗ trợ tối đa 4 trục, tốc độ đầu ra xung tối đa 4Mpps
  • Hỗ trợ nội suy tuyến tính, tròn, elip, xoắn ốc
  • Điều khiển tăng tốc và giảm tốc không đối xứng
  • Hỗ trợ nhiều chế độ điều khiển:

Điều khiển tốc độ, Điều khiển vị trí, Kết hợp điều khiển tốc độ/vị trí, Feed, Điều khiển CAM

  • Thông số được lưu trữ bằng bộ nhớ FRAM (không cần pin)
  • Hỗ trợ phần mềm XG-PM: giám sát, mô phỏng, và theo dõi (trace)
  • Hỗ trợ lập trình biểu đồ CAM (CAM profile program)

Specification

XGT Motion Module
ItemXGF-M32E
CommunicationEtherCAT (CoE : CANopen over EtherCAT)
Number of axisReal32 axes
Virtual4axes
I/OInput/output 8 points each (built-in) EtherCAT I/O connection available
Control period1ms, 2ms, 4ms (same as main task period)
Control unitPulse, mm, inch, degree
I/OInternalInput 8 points, output 8 points
ExternalEtherCAT I/O 4 ea(max. 256 points)
Motion ProgramNo. of programMax. 256 ea
CapacityMax. 2Mbyte
LanguageLD(FB), ST
Position data6400 points/all aixs
Control methodPosition, Velocity, Torque(Servo drivers support) control, Synchronous control, Interpolation control
Range of position/velocity± LREAL, 0
Acc. Dec. processTrapezoid type, S-type
(Setting to specify the Jerk at function block)
Acc. Dec. time1 ~ 2, 147, 483, 647ms
Manual operationJOG operation
Torque unitRated torque % designation
Encoder inputChannel2 chennels
Max. inputMax. 500Kpps
Input methodLine drive input (RS-422A IEC specification) Open collector output type encoder
Input typeCW/CCW, Pulse/Dir, Phase A/B
Max. distance100m
Communication cableOver CAT.5 STP(Shielded Twisted-pair) cable
Error indicationIndicated by LED
Communication status indicationIndicated by LED
Occupied point I/OVariable: 16 point, Fixed: 64 point
Communication physical layer100BASE-TX
Consumable current(mA)900mA
Weight122g


XGT Positioning Module (Network type)
ItemXGF-PN8A/PN8BXGF-PN4B
Number of axis8 axis4 axis
Interpolation2~8 axis linear, 2axis circular, 3axis helical interpolation
Control methodPosition, speed, Speed/position, position/speed position/torque, Feed control
Setting unitpulse, mm, inch, degree
Positioning dataEach axis has 400 data items (Operation step number 1~400). It is available to set with software package or programming.
XG5000PortRS-232C, USB
DataBasic, expansion, manual, servo parameter, operation data, cam data, command information
MonitorOperation, trace, input sort, error information
Back-upFRAM(parameter, operation data) no battery
PositioningPositoningAbsolute/lncremental
method
Position address-AbsolutelncrementalSpeed/position, position/speed
rangeconversion control
　mm-214748364.8 ~ 214748364.7(㎛)-214748364.8 ~ 214748364.7(㎛)-214748364.8 ~ 214748364.7(㎛)
　inch-21474.83648 ~ 21474.83647-21474.83648 ~ 21474.83647-21474.83648 ~ 21474.83647
　degree-21474.83648 ~ 21474.83647-21474.83648 ~ 21474.83647-21474.83648 ~ 21474.83647
　pulse-2147483648 ~ 2147483647-2147483648 ~ 2147483647-2147483648 ~ 2147483647
Position speedmm0.01 ~ 20000000.00(mm/Min)
rangeinch0.001 ~ 2000000.000(inch/Min)
　degree0.001 ~ 2000000.000(degree/Min)
　pulse1 ~ 20.000.000 (pulse/Sec)
　RPM0.1 ~ 100000.0(RPM)
Accel/DecelTrapezoidal & S-curve acceleration/deceleration
pattern
Accel/Decel time1~2.147.483.647ms
ManualJog/ MPG/ inching
Homing methodMax+Z(Forward), Min+Z(Backward), Near-point+Z(Forward, Backward), Max+near-point+Z(Forward),
Min+near-point+Z(Backward), Z(Forward, Backward), near-point(Forward, Backward)
The ability to Change speedAbsolute/Percent
TorqueRated torque %
Absolute position SystemO (Absolute encoder type servo)
EncoderChannel2 Channel
inputMax. InputMax. 200 Kpps
　Input methodline-drive input(RS-422A IEC), open collector output type
　TypeCW/CCW, Pulse/Dir, Phase A/B
　Connector12 Pin connector
Communication Cycle800 ㎲
Max. distance100 m
CableSTP(Shielded Twisted pair) cable
Error displayLED
Operation displayLED
Occupied points of I/O64points (Fixed type), 16points (Variable type)
Current consumption (mA)500 ㎃
Weight(kg)115 g


XGT Positioning Module (Pulse type)
ItemXGF-PO1HXGF-PO2HXGF-PO3HXGF-PO4H
XGF-PD1HXGF-PD2HXGF-PD3HXGF-PD4H
Number of axis1 axis2 axis3 axis4 axis
Interpolation-Circular, linear, ellipseCircular, linear, helical, ellipse
Control methodPosition control, speed control, speed/position control, position/speed control, FEED
Positioning dataEach axis has 400 data items (Operation step number 1~400). It is available to set with XG5000 or programming.
Configuration ToolXG5000 (Connected with USB or RS-232C Port of CPU module)
Data backupFRAM(Parameter, Operation data), Flash memory (CAM Data), No battery
Pulse outputXGF-POxH: Open collector, XGF-PDxH: linedriver
PositioningPositioning methodAbsolute / Incremental
Positionmm-214,748,364.8 ∼ 214,748,364.7(㎛)
addressinch-21,474.83648 ∼ 21,474.83647
rangedegree-21,474.83648 ∼ 21,474.83647
　pulse-2,147,483,648 ∼ 2,147,483,647
Positionmm0.01 ∼ 20,000,000.00(㎜/min)
addressinch0.001 ∼ 2,000,000.000(inch/min)
speeddegree0.001 ∼ 2,000,000.000(degree/min)
　pulse1 ~ 500,000(pulse/sec): Open collector, 1 ~ 4,000,000(pulse/sec): linedriver
　RPM0.1 ∼ 100,000.0(RPM)
Accel/Decel patternTrapezoidal & S-curve acceleration/deceleration
Accel/Decel time0~2,147,483,647ms
Max. output pulseOpen collector: 500kpps, linedriver: 4Mpps
Max. distanceOpen collector: 5m, linedriver: 10m
Max. encoder input500kpps
Error displayLED
Size of cableAWG #24
Occupied points of I/O64 points (Fixed type), 16 points (Variable type)
Connection connector40Pin80Pin
Current consumption (mA)XGF-PO1H:400mAXGF-PO2H:410mAXGF-PO3H:420mAXGF-PO3H:420mA
XGF-PD1H:520mAXGF-PD2H:600mAXGF-PD3H:850mAXGF-PD4H:890mA
Weight (kg)120130
