Dòng I/O Thông Minh

Smart I/O cho hệ thống hiệu quả và đơn giản Với Smart I/O, người dùng có thể giảm thiểu việc đi dây và điều khiển I/O theo thời gian thực, giúp hiện thực hóa một hệ thống đơn giản và hiệu quả. Ngoài ra, Smart I/O còn cung cấp đa dạng các loại I/O (DC/TR/Relay, Analog) và hỗ trợ nhiều giao thức truyền thông như RAPIEnet, EtherNet/IP, Modbus TCP, Rnet, DeviceNet, Profibus-DP, RS422/485.
Contact us

Features

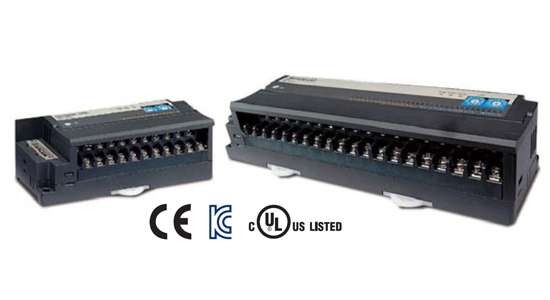

Smart I/O (Loại độc lập)

Giảm thiểu việc đi dây và điều khiển I/O phân tán theo thời gian thực

Hỗ trợ các giao thức Rnet, DeviceNet, Profibus-DP, MODBUS (RS-422/485), RAPIEnet (RJ-45)

Các mô-đun I/O đa dạng (DC/TR/Relay) với đơn vị 16/32 điểm

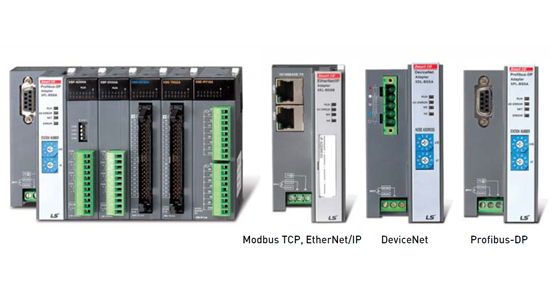

Smart I/O (Loại mở rộng)

Cấu hình hệ thống từ xa dễ dàng bằng cách sử dụng I/O mở rộng XGB

Có thể mở rộng lên đến 8 mô-đun với bộ chuyển đổi mạng

Tối đa 256 điểm I/O số

Tối đa 16 kênh I/O analog

Bộ chuyển đổi mạng: Profibus-DP, DeviceNet, Rnet, Modbus TCP, EtherNet/IP

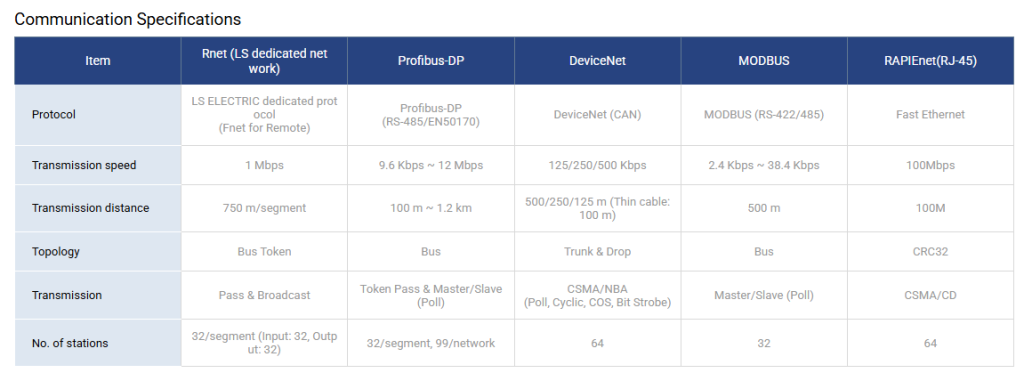

Specification

Modbus TCP, EtherNet/IP Specification

ItemSpecification
Communication Speed10/100Mbps
Transmission Path MethodBase Band
Standard FunctionsIEEE 802.3
Flow ControlHALF/FULL
Modulation TypeNRZI
Max. Distance Between Nodes100m
Max. Protocol SizeData 1500byte
Communication Zone Access MethodCSMA/CD
Check Method for Frame ErrorCRC32
Connector ConnectionRJ-45(2Port)
IP SettingS/W Setting
TopologyBus, Star
ProtocolMODBUS/TCP, EtherNet/IP
Max. Digital I/O Point512 (input 256, output 256)
Max. Digital I/O Connection Number8
Max. Analog I/O Connection Number8
Expansion Analog Module Occupation Number8byte
PowerRated Input Voltage/CurrentDC 24V/0.7A
Power RangeDC 19.2V ~ 28.8V
Output Voltage/Current5V(±20%)/1.5A
InsulationNon-insulation
Weight(g)100

DeviceNet Specification

ItemSpecification
Communication InterfacePoll, Bit-strobe, COS/Cyclic
Group 2 only slave
Auto baud rate
Master/SlaveSlave
Max. Station64 (including master)
Max. No. of Extension I/O Equipment8
Max. Digital I/O Point512 point (input max 256 point/output max 256 point)
Max. No. of Analog I/O ChannelInput 16 channels (output 16 channels)
Communication Speed & DistanceSpeed125kbps250kbps500kbps
Distance500m250m100m
Input PowerRated Input VoltageDC 24V
Power Range19.2V ~ 28.8V (available to operate in 11V)
Output Voltage/Current5V(±20%) /1.5A
InsulationNon-insulation
Basic SpecificationWeight (g)100

Profibus-DP Specification

ItemSpecification
StandardEN50170 / DIN 19245
InterfaceRS-485
Medium AccessPolling
TopologyBus
Encoding MethodNRZ
Communication InterfaceSink mode, Freeze mode
Auto baud rate
Master/Slaveslave
CableShielded Twisted Pair
Communication Speed and DistanceSpeed (Kbps)9.619.293.75187.5500
Distance (m)1200120012001000400
Speed (Kbps)15003000600012000-
Distance (m)200100100100-
Max. Node100 station (setting range: 0 ~ 99 )
Max. Modular Type I/O Equipment No.8
Max. Digital I/O Point512 point (input Max. 256 point/output max. 256 point)
Max. Analog I/O Channel No.32 channels (input Max. 16 channels/output Max. 16 channels) (analog module occupy digital 64 point)
Input PowerRated Input Voltage/CurrentDC 24V/ 0.55A
Power RangeDC19.2 ~ 28.8V
Output Voltage/Current5V(±20%) / 1.5A
InsulationNon-insulation, communication part insulation
Weight (g)100

XGK/XGI CPU built-in Ethernet specification

ItemXGK-CPUSN, CPUHN, CPUUN / XGI-CPUUNRemarks
EthernetFeature1 Port-
10/100BASE-TX-
Auto negotiation (Full-duplex and half duplex)-
Auto MDIX Crossover-
Max. Support 4 channelSupport 8Kbyte each send and receive channel
Max. Distance between nodes : 100m-
Max. Protocol size : 1500ByteIP Fragmentation is not supported.
CableUTP, STP, FTP cables is availableFTP, STP is recommended to prevent noise
ServiceSetting communication parameters with XG5000-
Loader service (XG5000 connection) supportedRemote stage 1 connection with PLC is available
LS protocol(XGT) supported.Server & TCP supported.
Client & UDP not supported.
Other company’s protocol (Modbus TCP/IP) supported
